詳細介紹

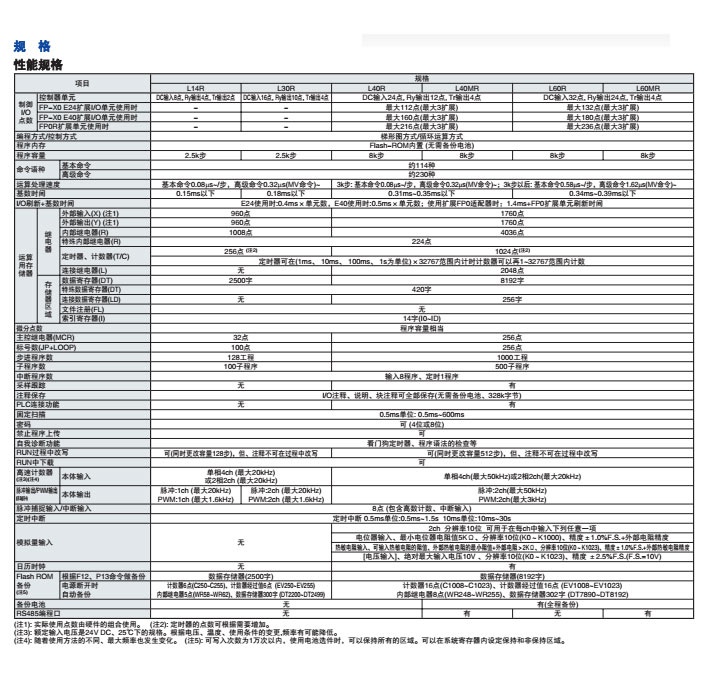

基本信息：

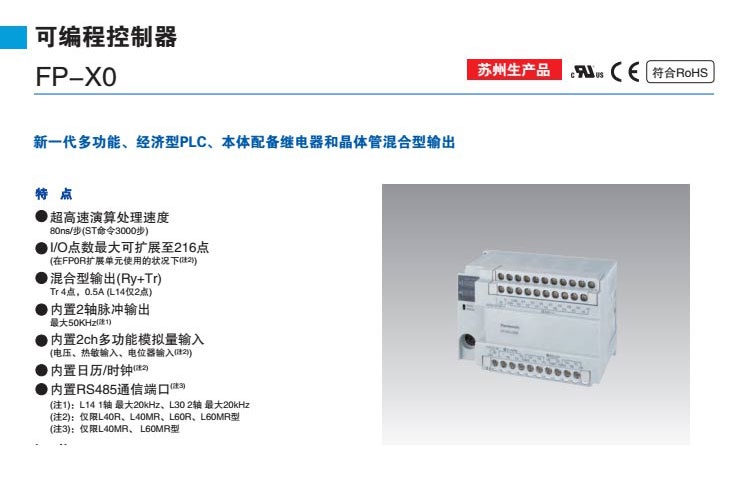

新一代多功能、經濟型PLC新登場

※1低電壓?符合 EMC指令

特點

Performance

超高速演算處理速度

80ns/步(ST指令):0～3000步超高速

580ns/步(ST指令):3001步以上※　

※(僅限L40，L60)。

程序存儲器

L14、L30：2.5k步

L40、L60：8k步

最大I/O點數

一臺控制單元上最多可以連接3臺FP-X0擴展單元。

因此最大點數可達180點。

此外，如果使用擴展FP0適配器，在擴展FP0擴展單元的情況下最多可達236點。

※(僅限L40、L60)

Network

通信端口最大2通道

本體配備一個RS232C編程口。另L40MR、L60MR還內置了RS485通信端口。

Modbus-RTU

可以簡單的與全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。如與溫控器及變頻器等。

PLC連接

如果使用L40MR，L60MR，可在最多16臺PLC之間實現位數據/字數據的共享。

計算機連接

可簡單的與松下開放協議“MEWTOCOL”設備之間進行無程序通信。如顯示器、圖像處理裝置、溫控器、電力計等。

通用串行通信

根據對方設備的通信協議生成/發送相應的指令。此外，還可以接收流動數據，如測量儀器，條形碼讀取器、RF-ID等。

Line Up

控制單元6品種

L14R, L30R, L40R, L60R,L40MR, L60MR

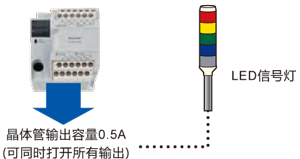

※全部為繼電器和晶體管混合型輸出

※全部為AC電源類型

※L40MR, L60MR內置RS485

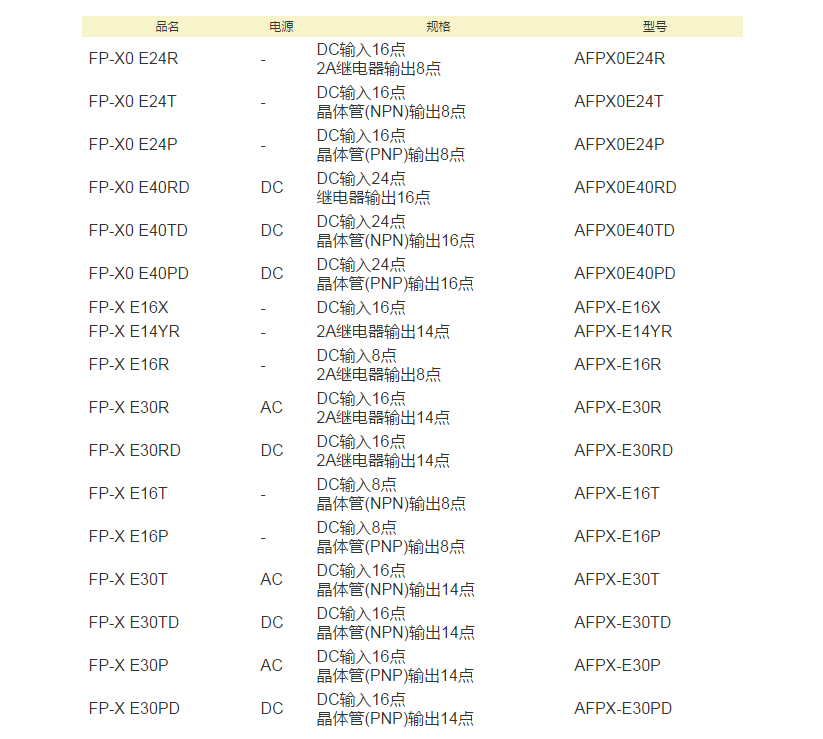

擴展單元17品種(FP-X0/FP-X)

FP-X0擴展單元

E24R, E24T, E24P

E40R, E40T, E40P

E40RD, E40TD, E40PD

※E40為DC電源類型

FP-X擴展單元

E16R, E16T, E16P

E30R, E30T, E30P

E16X輸入專用單元

E14YR輸出專用單元

※E30有AC電源類型和DC電源類型

Positioning / Function

內置2軸脈沖輸出功能

L14為1軸，L30/L40/L60為2軸脈沖輸出，并且內置于控制器本體中。

2軸內置型可以實現直線插補(僅限L40、L60)。

模擬量輸入功能

多功能模擬量輸入(10bit，2ch)

電壓輸入(0-10v)、熱敏電阻輸入，可調電位器輸入。

基本性能(擴展)

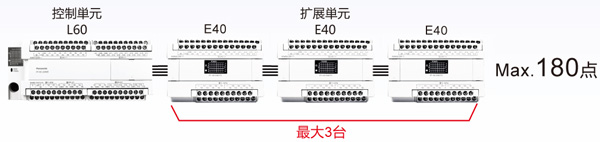

■充足的最大I/O點數180點。(如果進一步擴展FP0R的擴展單元，最大可擴充到236點)

當無法預測客戶自身的機械·設備將來需要多少數量的I/O點數時，對于PLC機種的選擇會感到猶豫不決以及不安。但是，通過使用FP-X擴展單元，F(xiàn)P-X0的I/O點數可以達到最大180點。因此能夠消除客戶的不安與猶豫。并且通過FP0R擴展單元的使用，可將I/O點數擴充至236點。

((L14R、L30R無擴展功能，不能進行擴展)

●擴展單元最大合計3臺。

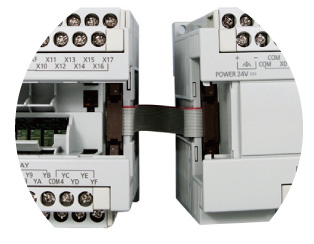

●有三種長度的擴展電纜，可自由組合使用(8cm、30cm、80cm)可將電纜折彎，進行緊貼安裝。

※總延長度請限制在160cm以內

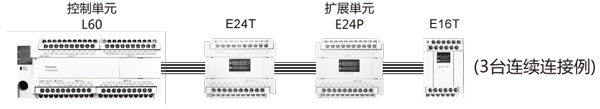

無電源的擴展單元可連續連接最大3臺(僅限一部分擴展單元)可連續連接的機種

FP-X0 E24T, E24P / FP-X E16X, E16T, E16P

※但是對于FP-X E16X, E16T, E16P，僅適用于版本為3.0以上的單元。

不可連續連接的機種

FP-X0 E24R / FP-X E14YR, E16R

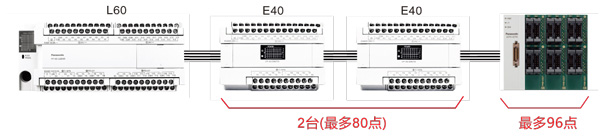

■如想進一步擴展、需要更多的功能，用現有的FP0R/FP0擴展單元就可實現

L40、L60控制單元配置適配器后，最多可擴展3臺FP0R/FP0擴展單元。

通過〔晶體管輸出〕、〔模擬量輸入輸出〕、〔熱電偶輸入〕、〔I/O鏈接(網絡)〕，對應范圍更為廣闊的用途。

控制單元僅限安裝1臺擴展FP0適配器。另外，適配器安裝后，F(xiàn)P-X0/FP-X擴展單元只可安裝2臺。

高度均為90mm，可安裝在柜內

除附帶的8cm以外，還另售30cm型、80cm型擴展電纜?？蓮澢笔褂谩?總延長長度在160cm以內)

特殊功能

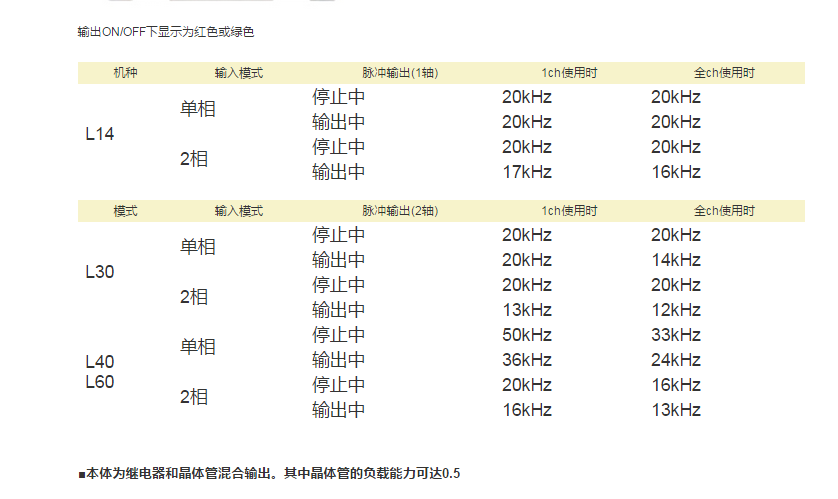

■脈沖輸出功能/高速計數功能

FP-X0在L14中為1軸，在L30/L40/L60中為2軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級或定位專用單元，或使用2臺以上多軸控制設備，但對于FP-X0，基本上只使用1臺單元設備，既可節省空間、又能降低成本。

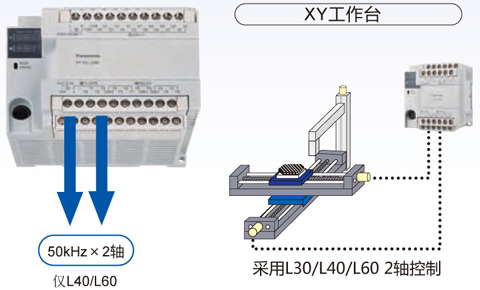

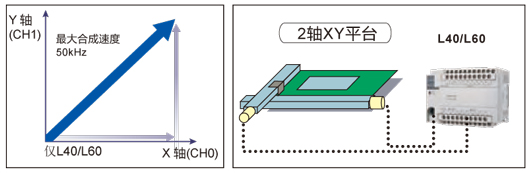

2軸直線插補(僅限L40、L60)

同時控制2個電機軸、使機器人臂及工具頭進行直線的斜向移動被稱為2軸直線插補，應用在碼垛機及其元件的拾取及貼片、XY工作臺的控制、基板切削加工等方面。

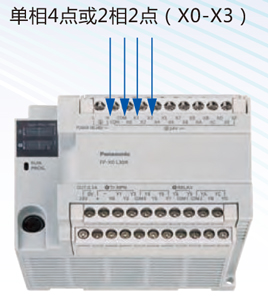

4點內置的高速計數器。

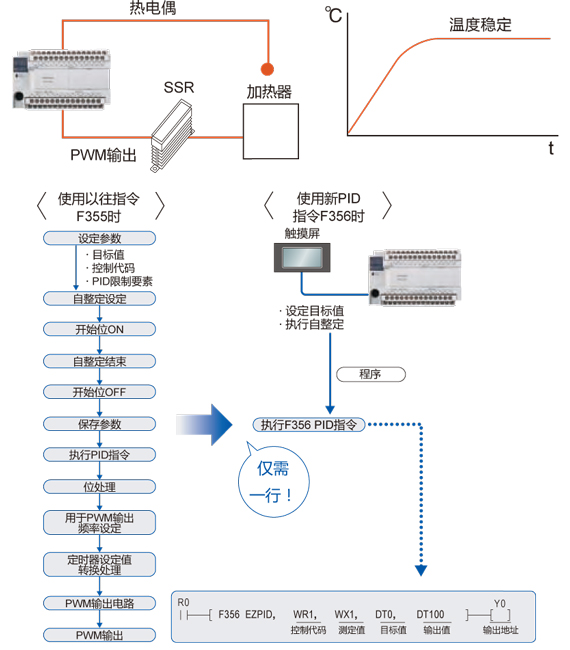

■PID命令(F356 EZPID)內置。溫控程序僅需一行。

多段溫控以及與計時器聯動的溫控、根據數據運算結果得出的變數溫控以及多點溫控等等，通過PLC擴大了進行溫度控制的應用。使用新PID命令(F356 EZPID)，比以往大幅簡化了PID控制程序。之前通過PLC進行溫度控制被認為有較高的難度，現在變得簡單易行。右側的示例，是單純的溫度恒定控制，如果與觸摸屏的操作相結合，使用F356指令，程序僅需用一行來記述，PID控制簡單得令人吃驚。
